本系列文章主要记录我在尝试用 Rust 实现一个 Hypervisor 的过程。目录：

本文是系列的第二篇，主要科普几种常见的运行模式，并切换它们。

Chap 2: Real Mode to Protected/Long Mode

2.1. 运行模式

本节主要简单科普一下常见的几种 x86 运行模式，以及其中的机制。

保护模式与实模式

8086 CPU 运行于 16 位，其寻址方式为段式寻址。通过 segment << 4 + offset 得到线性地址，利用这种机制做到了 20 位寻址空间（支持的最大范围从 64K 提升到了 1M）。CS、DS 等寄存器内存储的是具体的 segment 值。

80286 后引入保护模式；80386 后真正进入了 32 位时代（同时也支持了分页，这个后面会提到）。但是为了兼容性，启动后仍旧先进去实模式，之后需要手动切换到保护模式。

分段机制、GDT 与 LDT

保护模式下，分段仍是必选项，但是该设计有较大变化。对一个段的描述变为 Base、Limit 和权限位。对段的引用不再是直接写一个 base 然后 <<4 再 add，而是存储段描述符。既然有段描述符，那么要么这是个指针，要么这是个 index。

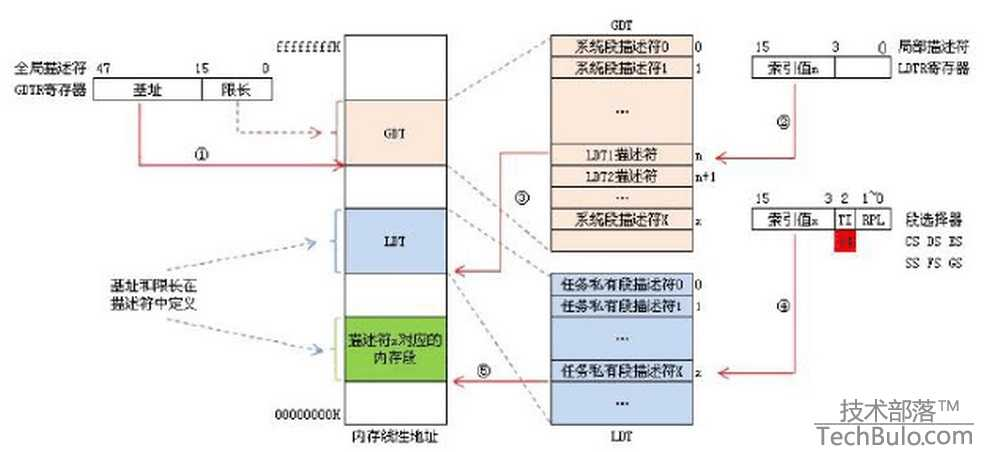

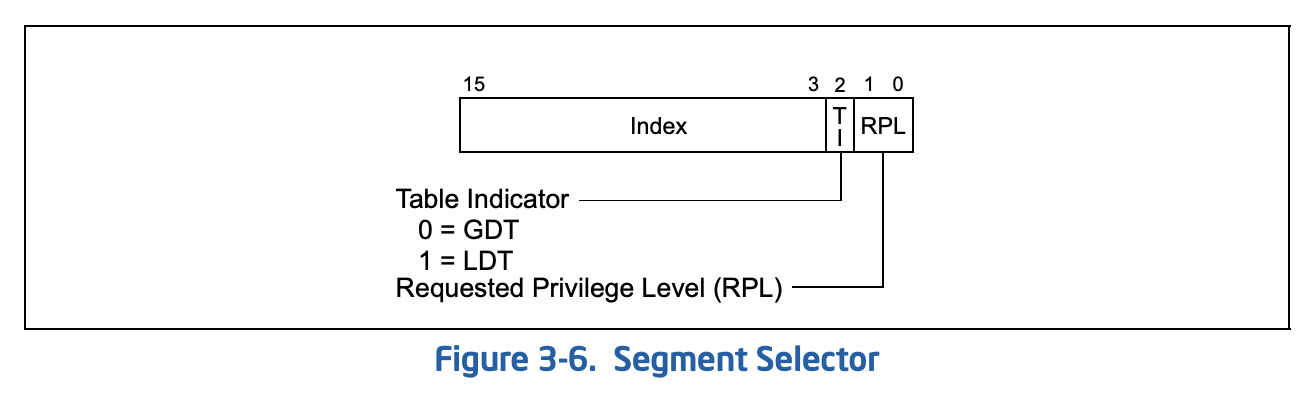

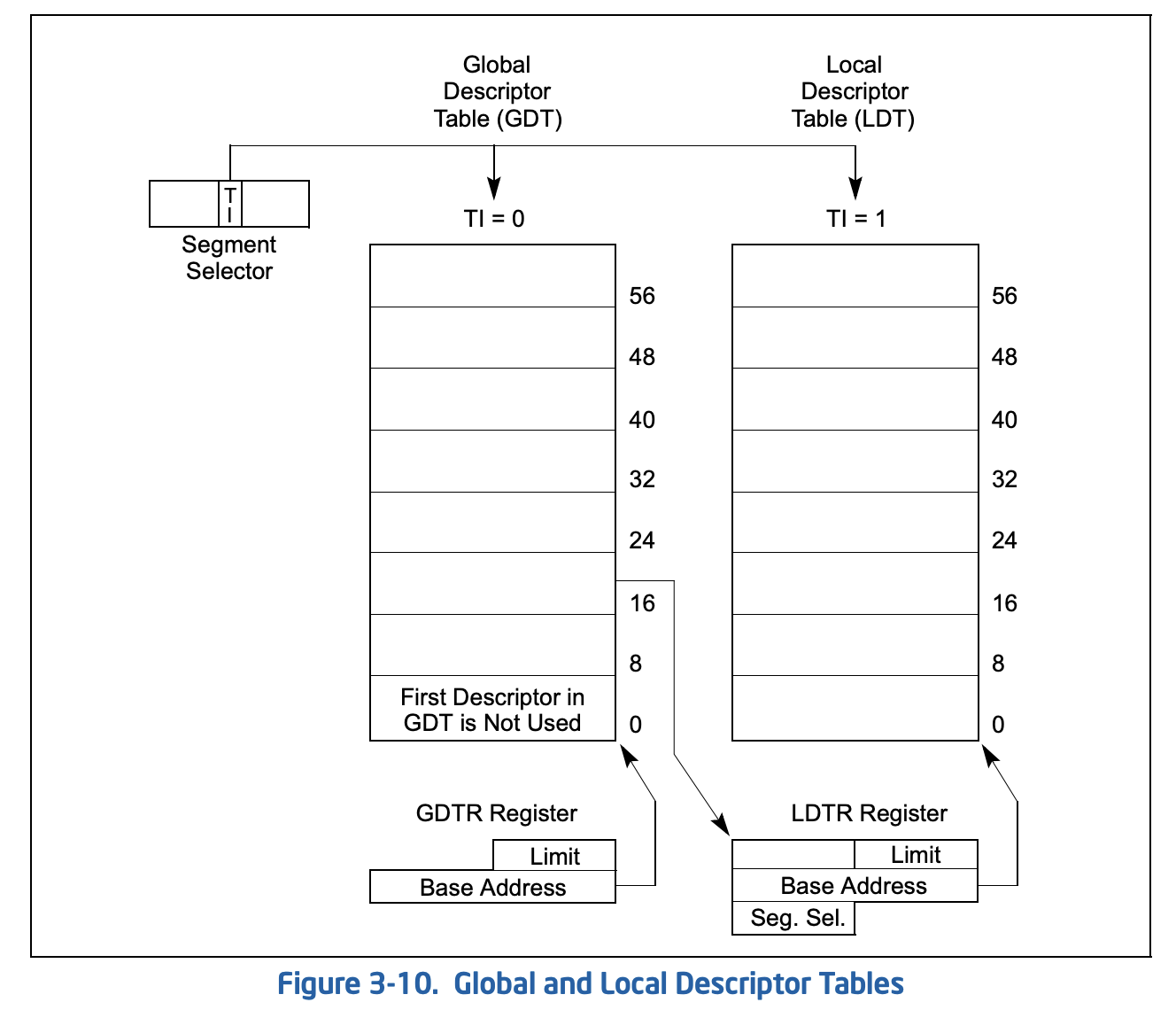

实际上，段描述符包含了 “index” 和请求权限级别两个信息；其中 “index” 包括了索引号和一个用于选择表的 bit。既然是 index，那么就要需要有存储一张表，并把表的地址存储在某个寄存器。这里其实有两张描述表，分别叫 GDT(G for Global) 和 LDT(L for Local)，前面说到的特殊 bit 会用来选择用哪张表。

这并不是独立的两张表，实际上 LDT 是 GDT 的次级表，GDT 表中可以存储 LDT 表的描述符。

当选择使用 LDT 时，会根据 LDTR 寄存器中的索引值，在 GDT 中找到对应的 LDT 描述符得到该 LDT 的 base 和 limit，之后根据段选择器中的索引值查该 LDT 即可；当选择使用 GDT 时更为简单，直接通过 GDTR 找到 GDT 表所在位置，然后根据段选择器中的索引值查 GDT。

所以设计上，操作系统会将每个进程的段描述表存储为一堆 LDT，之后将每个 LDT 记录在 GDT 中，进程切换是更换 LDTR 寄存器。但实际中这套东西并没有用到（那怎么做权限控制呢？靠的是分页机制），Linux 的 GDT 只有 user code、user data、kernel code、kernel data 四个有效段（user 和 kernel 的区别在于权限位）。

在启用了分页机制后，这套东西基本上除了做很小一部分权限检查外就没作用了。所以我们往往直接将 GDT 里的几个段的 base 都设置为 0，这样无论是使用 cs 还是 ds 最终计算出的地址是一致的，也就是所谓的 flat model。

Long Mode

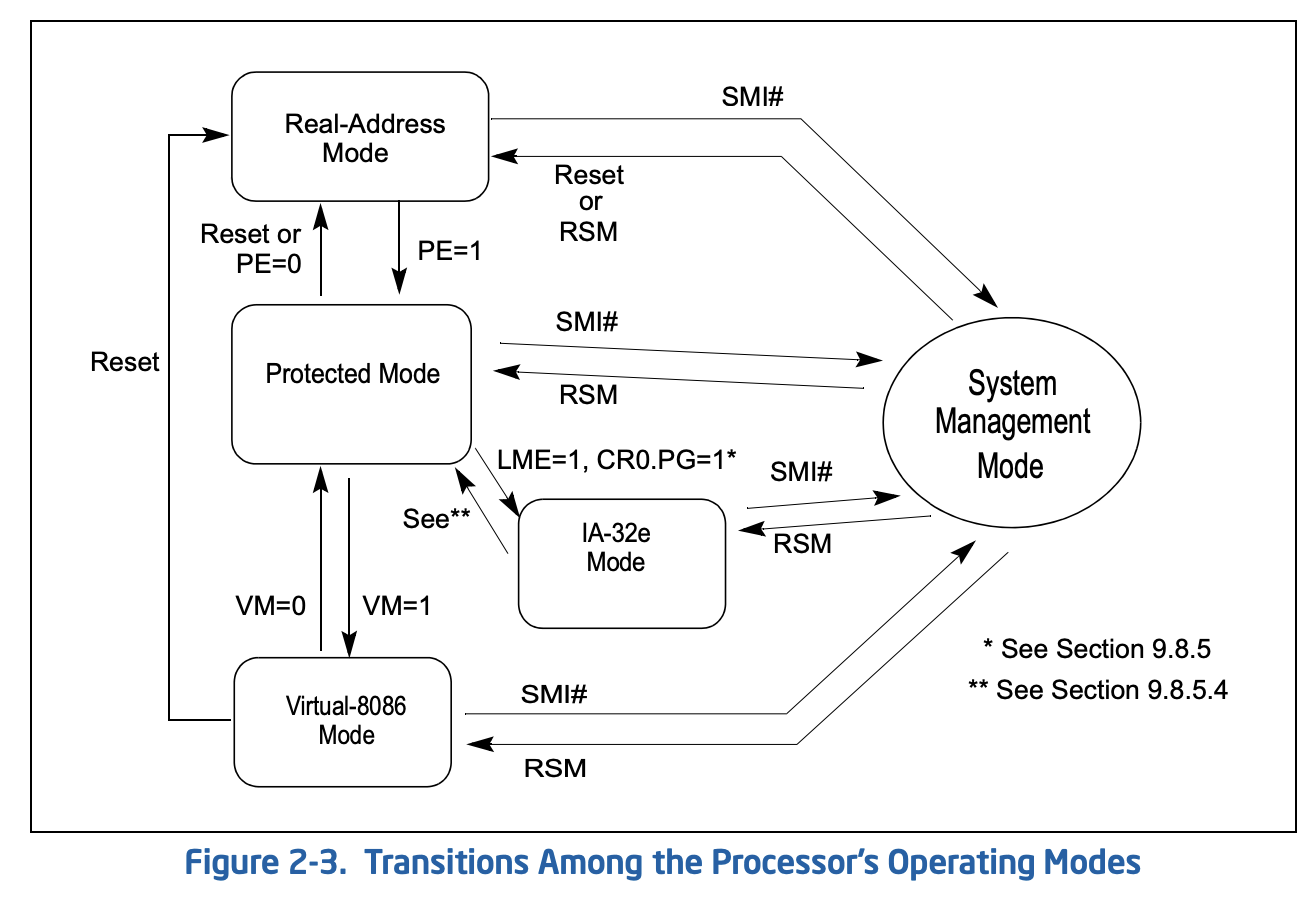

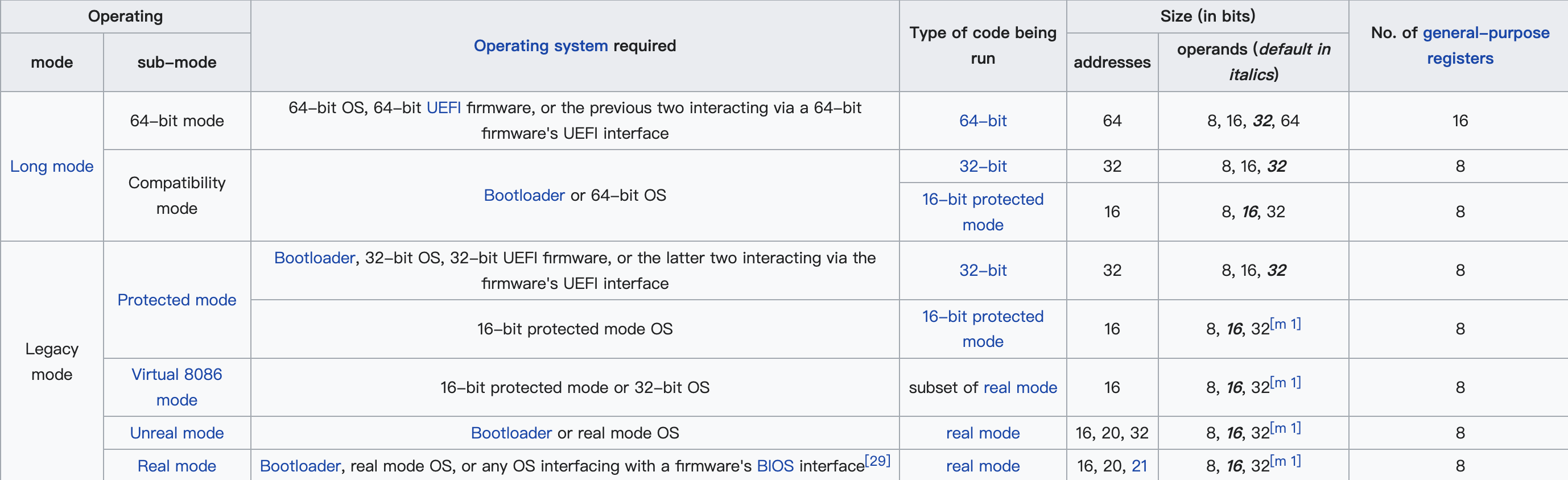

到了 64 位时代，又引入了一种模式叫 Long Mode(Intel 的也叫 IA-32e)。有点晕是不是？我们看看图：

整体来说有两种模式：Legacy Mode 和 Long Mode，这两种模式各有几种子模式。Legacy 是过去一些老古董的统称，其中常见的两种模式我们基本已经清楚了，我们主要来看下 Long Mode 的 Compatibility mode 和 64-bit mode。

实模式支持分段，不支持分页；80386 之后在支持分段的同时也支持了分页，但分段是必选，而分页是可选；到了 Long Mode 后，分页机制成为必选项，而分段机制逐渐形同虚设。

如果想充分利用硬件（如新增的寄存器、超过 4GB 的内存），就要求程序本身是 64 位的，这时就要求运行于 64-bit mode。如果目标是不加修改地运行 32 位程序，那么就要使用 Compatibility mode。

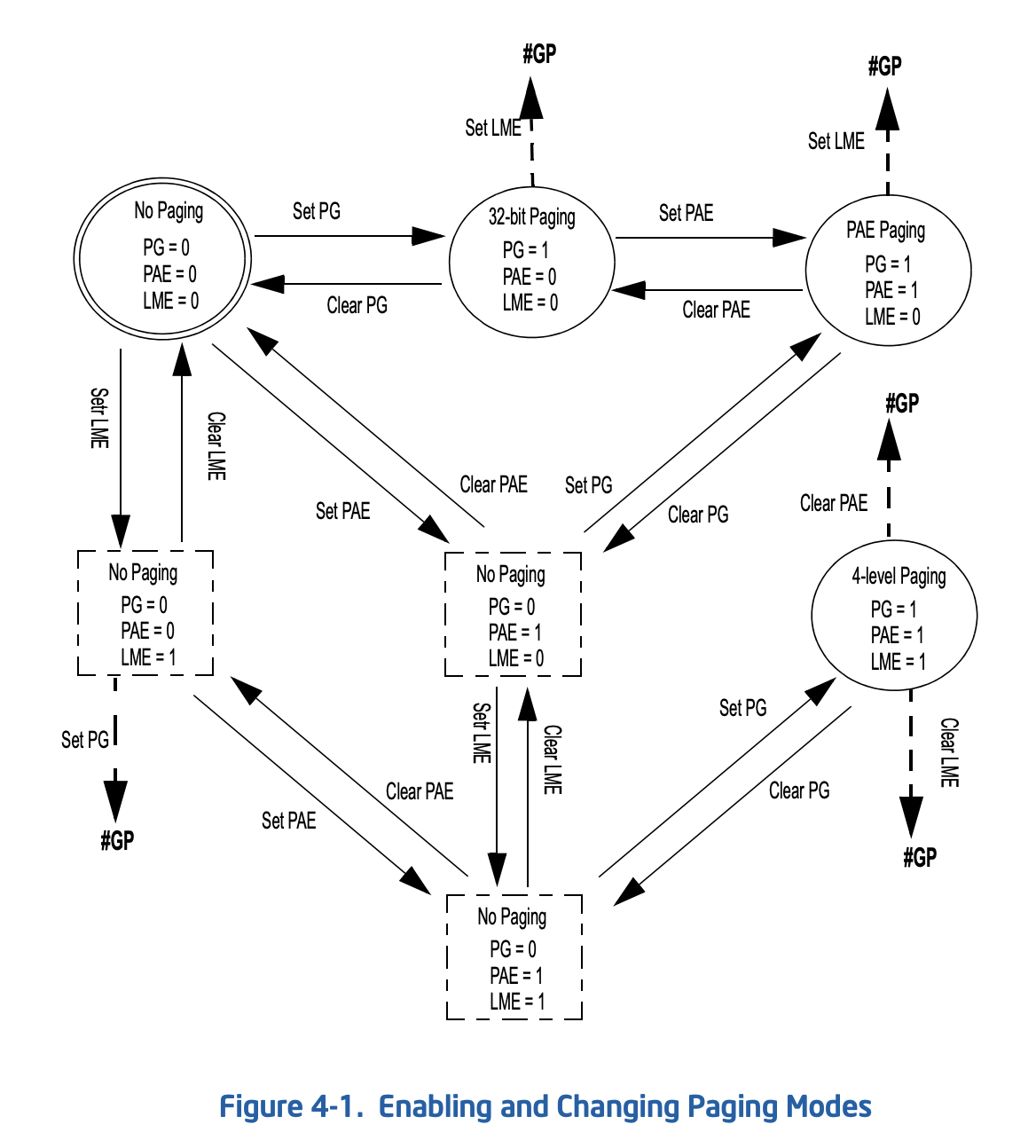

那么这几种模式怎么切换呢？毕竟我们启动之后 CPU 是处于实模式的；并且我们常见的情况是，在 64 位机器上想同时运行 64bit 和 32bit 的程序。

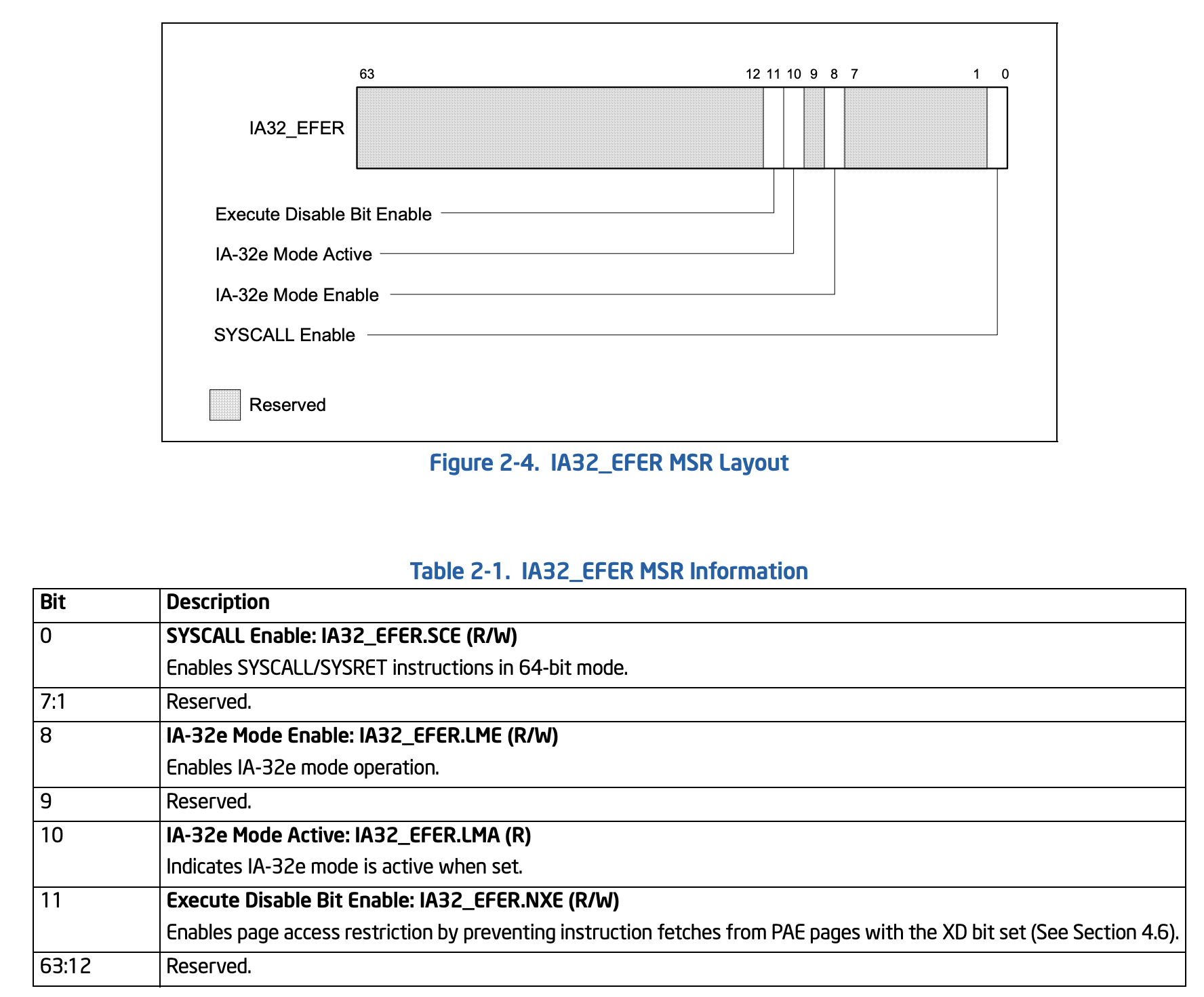

通过设置某些特殊寄存器的位，我们就可以控制 CPU 完成切换。

详细的参数可以参考这里：https://wiki.osdev.org/CPU_Registers_x86-64#IA32_EFER

当然更多细节可以看 SDM。

2.2. 进入保护模式

进入保护模式需要正确配置 GDT 和一些特殊寄存器，之后将 CR0 的最低位置 1 即可。

配置段寄存器

段寄存器对应 kvm_segment 结构，它包括 base、limit、selector 等成员。本质上它是对 GDT entry 的一层抽象，毕竟除了 Intel 还有一些其他厂的处理器。

const fn seg_with_st(selector_index: u16, type_: u8) -> kvm_segment {
    kvm_segment {
        base: 0,
        limit: 0x000fffff,
        selector: selector_index << 3,
        // 0b1011: Code, Executed/Read, accessed
        // 0b0011: Data, Read/Write, accessed
        type_,
        present: 1,
        dpl: 0,
        db: 1,
        s: 1,
        l: 0,
        g: 1,
        avl: 0,
        unusable: 0,
        padding: 0,
    }
}

我们定义一个 const fn 来快速创建它。

由于我们的目标是平台模型，所以这里 base 一定是 0，limit 一定是最大值，即 0xfffff。

selector 的低 0-1 和 2 bit 分别表示 RPL 和 TI，所以我们需要将传入的 index 左移 3 位。

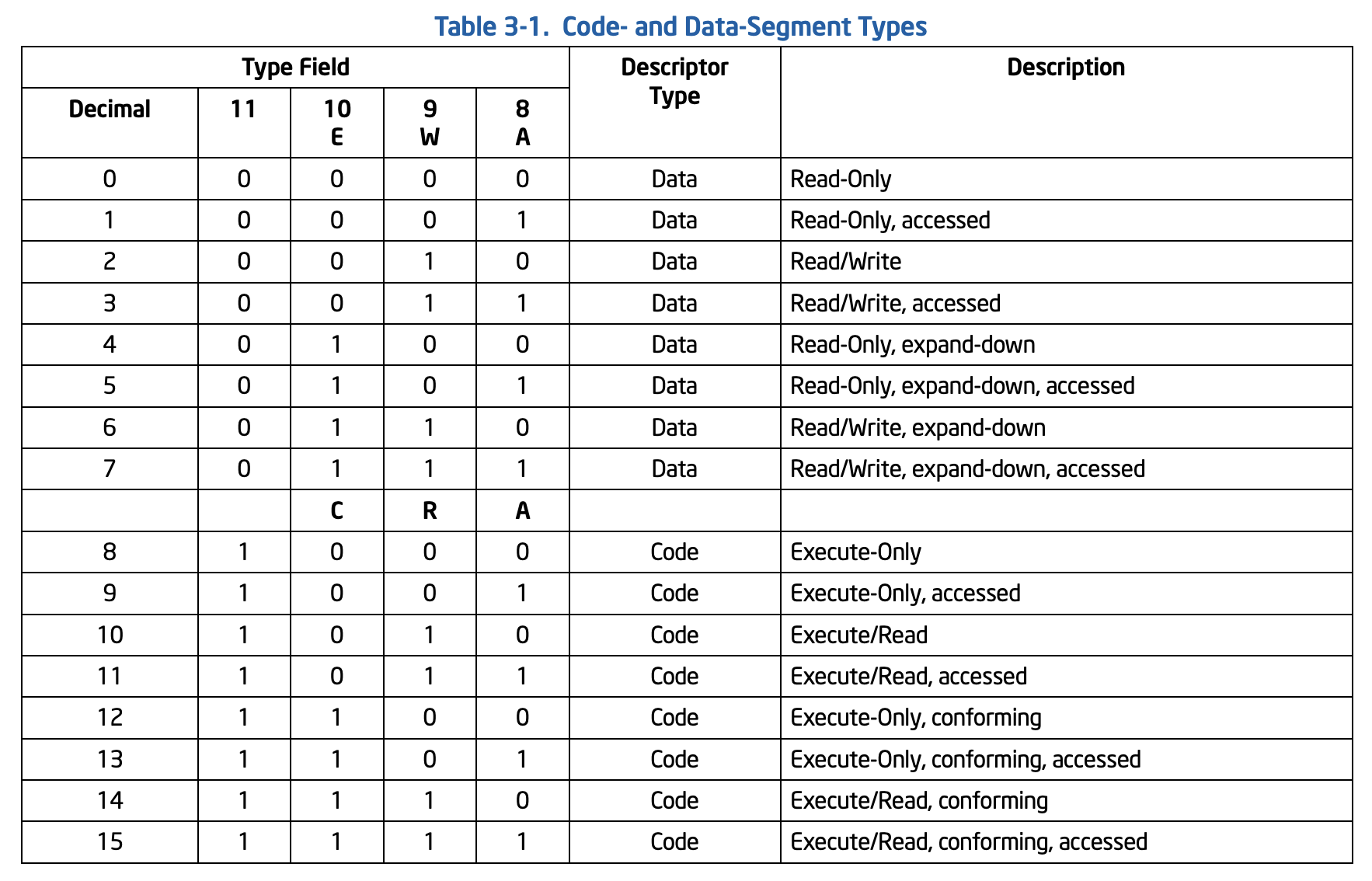

Type 有 4 个 bit，当它表示数据段时第一位为 0，后 3 位表示 E（增长方向）、W（可写）、A（写标记，访问后会被硬件置 1）；表示代码段时第一位为 1，后三位表示 C（是否允许低权限调用）、R（可读）、A（写标记）。所以对于代码段我们可以使用 1011，对于数据段我们使用 0011。

present 代表是否存在，对应 GDT entry 里的 P，我们写 1 即可。S 置 1 表示这个是代码或数据段；L 表示是否为 Long Mode；G 表示 limit 的单位，置 1 表示以 4k 为单位（此时最大表示 4k*0xfffff 字节，置 0 表示 byte 为单位，最大表示 2^20 字节）。dpl、db 等同样可以参考 GDT 定义做对应赋值。

let mut sregs = vcpu.get_sregs().unwrap();
const CODE_SEG: kvm_segment = seg_with_st(1, 0b1011);
const DATA_SEG: kvm_segment = seg_with_st(2, 0b0011);

// construct kvm_segment and set to segment registers
sregs.cs = CODE_SEG;
sregs.ds = DATA_SEG;
sregs.es = DATA_SEG;
sregs.fs = DATA_SEG;
sregs.gs = DATA_SEG;
sregs.ss = DATA_SEG;

这里已经正确处理段寄存器。

配置 GDT

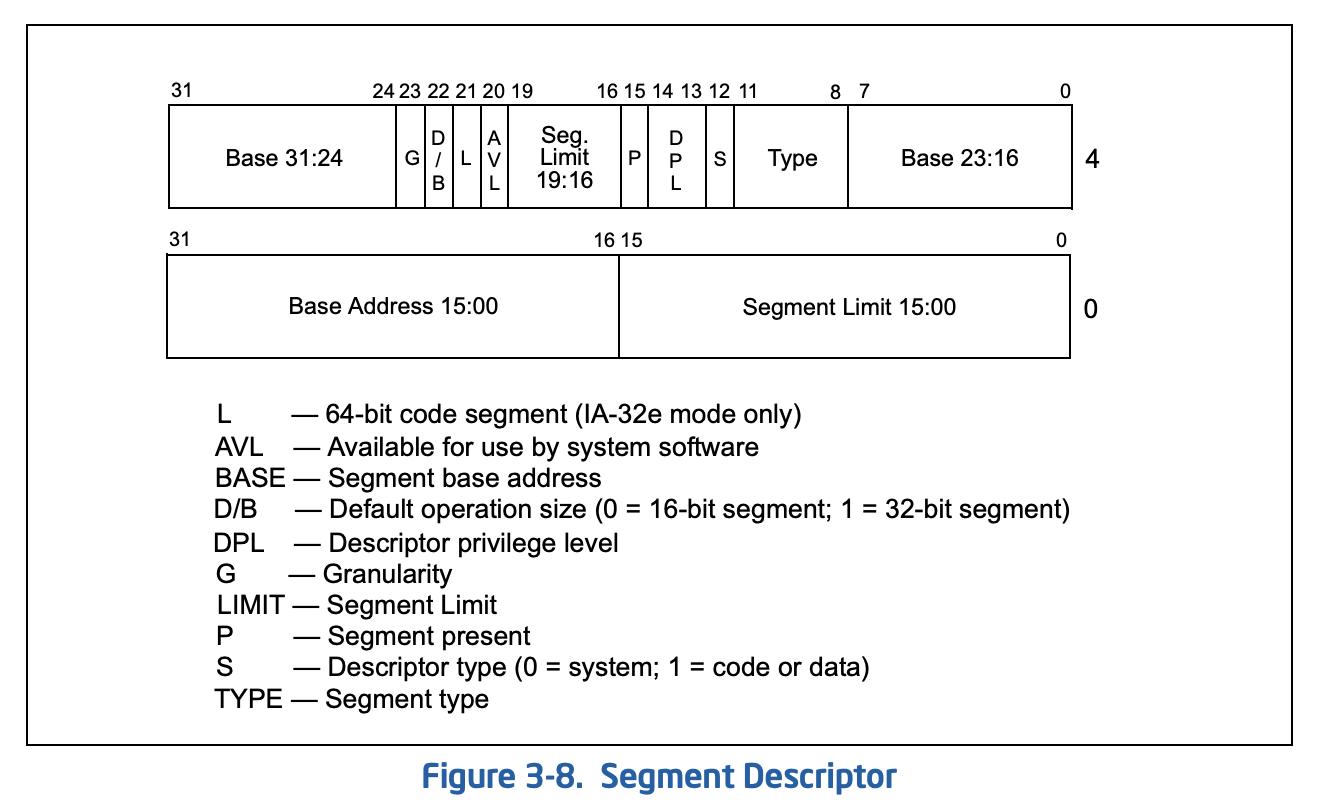

GDT 是一张表，每个 entry 存储了一个段的描述。

每个 entry 是一个 64bit 值，其每个 bit 含义可以参考上图。简单来说，每个 entry 对应一个段，主要包括它的 base、limit 和权限位等信息。我们需要构建这张表。

每个 entry 中字段的含义和 kvm_segment 中非常类似。我们可以写一个转换函数，从 kvm_segment 得到 entry。

// Ref: <https://www.intel.com/content/www/us/en/developer/articles/technical/intel-sdm.html> 3-10 Vol. 3A
const fn to_gdt_entry(seg: &kvm_segment) -> u64 {
    let base = seg.base;
    let limit = seg.limit as u64;
    // flags: G, DB, L, AVL
    let flags = (seg.g as u64 & 0x1) << 3
        | (seg.db as u64 & 0x1) << 2
        | (seg.l as u64 & 0x1) << 1
        | (seg.avl as u64 & 0x1);
    // access: P, DPL, S, Type
    let access = (seg.present as u64 & 0x1) << 7
        | (seg.dpl as u64 & 0x11) << 5
        | (seg.s as u64 & 0x1) << 4
        | (seg.type_ as u64 & 0x1111);
    ((base & 0xff00_0000u64) << 32)
        | ((base & 0x00ff_ffffu64) << 16)
        | (limit & 0x0000_ffffu64)
        | ((limit & 0x000f_0000u64) << 32)
        | (flags << 52)
        | (access << 40)
}

之后我们只需要构建 GDT table 并将其拷贝至用户内存中：

// construct gdt table, write to memory and set it to register
let gdt_table: [u64; 3] = [
    0,                       // NULL
    to_gdt_entry(&CODE_SEG), // CODE
    to_gdt_entry(&DATA_SEG), // DATA
];
let boot_gdt_addr = GuestAddress(BOOT_GDT_OFFSET);
for (index, entry) in gdt_table.iter().enumerate() {
    let addr = guest_mem
        .checked_offset(boot_gdt_addr, index * std::mem::size_of::<u64>())
        .unwrap();
    guest_mem.write_obj(*entry, addr).unwrap();
}
sregs.gdt.base = BOOT_GDT_OFFSET;
sregs.gdt.limit = std::mem::size_of_val(&gdt_table) as u16 - 1;

最后打开保护模式开关，并提交 sreg。

1
2
3

// enable protected mode
sregs.cr0 |= X86_CR0_PE;
vcpu.set_sregs(&sregs).unwrap();

至此，我们完成了保护模式必备组件的初始化。

生成对应架构代码

我们先前的实模式章节中，我们手动将一段代码通过 nasm 翻译成了二进制。我们现在需要一段能够跑在保护模式下的代码。我们仍旧使用 nasm 汇编下面这段代码：

bits 32
  mov eax, 0x42
  mov ds:[0x10000], eax
  hlt

ndisasm -b32 demo 得到：

1
2
3

00000000  B842000000        mov eax,0x42
00000005  3EA300000100      mov [ds:0x10000],eax
0000000B  F4                hlt

除了手写或者 nasm 外，我们也可以用 pwntools 完成这个汇编操作（打过 CTF 的同学一定很熟悉了）：

1
2
3

from pwn import context, asm
context.update(arch = 'i386')
asm('mov eax,0x42; mov [ds:0x10000],eax; hlt')

于是我们得到 [0xb8, 0x42, 0x00, 0x00, 0x00, 0x3e, 0xa3, 0x00, 0x00, 0x01, 0x00, 0xf4。

拷贝并运行代码

这部分和我们在实模式下做的事情是一样的。

// copy code
// B842000000        mov eax,0x42
// 3EA300000100      mov [ds:0x10000],eax
// F4                hlt
let code = [
    0xb8, 0x42, 0x00, 0x00, 0x00, 0x3e, 0xa3, 0x00, 0x00, 0x01, 0x00, 0xf4,
];
guest_mem.write_slice(&code, GuestAddress(0x0)).unwrap();
let reason = vcpu.run().unwrap();
let regs = vcpu.get_regs().unwrap();
println!("exit reason: {:?}", reason);
println!("rax: {:x}, rip: 0x{:X?}", regs.rax, regs.rip);
println!(
    "memory at 0x10000: 0x{:X}",
    guest_mem.read_obj::<u32>(GuestAddress(0x10000)).unwrap()
);

我们可以得到：

1
2
3

exit reason: Hlt
rax: 42, rip: 0xC
memory at 0x10000: 0x42

至此我们在保护模式下（未开启分页）正确完成了计算和内存操作。当然，你也可以尝试将 DS 的 GDT 表项写成 CS 对应的，这时会遇到错误，因为段没有写权限。

本小节完整的代码：

use kvm_bindings::{
    kvm_segment, kvm_userspace_memory_region, KVM_MAX_CPUID_ENTRIES, KVM_MEM_LOG_DIRTY_PAGES,
};
use kvm_ioctls::Kvm;
use vm_memory::{Bytes, GuestAddress, GuestMemory, GuestMemoryMmap};

const MEMORY_SIZE: usize = 0x30000;

const KVM_TSS_ADDRESS: usize = 0xfffb_d000;
const X86_CR0_PE: u64 = 0x1;
const BOOT_GDT_OFFSET: u64 = 0x500;

fn main() {
    // create vm
    let kvm = Kvm::new().expect("open kvm device failed");
    let vm = kvm.create_vm().expect("create vm failed");

    // create memory
    let guest_addr = GuestAddress(0x0);
    let guest_mem = GuestMemoryMmap::<()>::from_ranges(&[(guest_addr, MEMORY_SIZE)]).unwrap();
    let host_addr = guest_mem.get_host_address(guest_addr).unwrap();
    let mem_region = kvm_userspace_memory_region {
        slot: 0,
        guest_phys_addr: 0,
        memory_size: MEMORY_SIZE as u64,
        userspace_addr: host_addr as u64,
        flags: KVM_MEM_LOG_DIRTY_PAGES,
    };
    unsafe {
        vm.set_user_memory_region(mem_region)
            .expect("set user memory region failed")
    };
    vm.set_tss_address(KVM_TSS_ADDRESS as usize)
        .expect("set tss failed");

    // create vcpu and set cpuid
    let vcpu = vm.create_vcpu(0).expect("create vcpu failed");
    let kvm_cpuid = kvm.get_supported_cpuid(KVM_MAX_CPUID_ENTRIES).unwrap();
    vcpu.set_cpuid2(&kvm_cpuid).unwrap();

    // set regs
    let mut regs = vcpu.get_regs().unwrap();
    regs.rip = 0;
    regs.rflags = 2;
    vcpu.set_regs(&regs).unwrap();

    // set sregs
    let mut sregs = vcpu.get_sregs().unwrap();
    const CODE_SEG: kvm_segment = seg_with_st(1, 0b1011);
    const DATA_SEG: kvm_segment = seg_with_st(2, 0b0011);

    // construct kvm_segment and set to segment registers
    sregs.cs = CODE_SEG;
    sregs.ds = DATA_SEG;
    sregs.es = DATA_SEG;
    sregs.fs = DATA_SEG;
    sregs.gs = DATA_SEG;
    sregs.ss = DATA_SEG;

    // construct gdt table, write to memory and set it to register
    let gdt_table: [u64; 3] = [
        0,                       // NULL
        to_gdt_entry(&CODE_SEG), // CODE
        to_gdt_entry(&DATA_SEG), // DATA
    ];
    let boot_gdt_addr = GuestAddress(BOOT_GDT_OFFSET);
    for (index, entry) in gdt_table.iter().enumerate() {
        let addr = guest_mem
            .checked_offset(boot_gdt_addr, index * std::mem::size_of::<u64>())
            .unwrap();
        guest_mem.write_obj(*entry, addr).unwrap();
    }
    sregs.gdt.base = BOOT_GDT_OFFSET;
    sregs.gdt.limit = std::mem::size_of_val(&gdt_table) as u16 - 1;

    // enable protected mode
    sregs.cr0 |= X86_CR0_PE;
    vcpu.set_sregs(&sregs).unwrap();

    // copy code
    // B842000000        mov eax,0x42
    // 3EA300000100      mov [ds:0x10000],eax
    // F4                hlt
    let code = [
        0xb8, 0x42, 0x00, 0x00, 0x00, 0x3e, 0xa3, 0x00, 0x00, 0x01, 0x00, 0xf4,
    ];
    guest_mem.write_slice(&code, GuestAddress(0x0)).unwrap();
    let reason = vcpu.run().unwrap();
    let regs = vcpu.get_regs().unwrap();
    println!("exit reason: {:?}", reason);
    println!("rax: {:x}, rip: 0x{:X?}", regs.rax, regs.rip);
    println!(
        "memory at 0x10000: 0x{:X}",
        guest_mem.read_obj::<u32>(GuestAddress(0x10000)).unwrap()
    );
}

const fn seg_with_st(selector_index: u16, type_: u8) -> kvm_segment {
    kvm_segment {
        base: 0,
        limit: 0x000fffff,
        selector: selector_index << 3,
        // 0b1011: Code, Executed/Read, accessed
        // 0b0011: Data, Read/Write, accessed
        type_,
        present: 1,
        dpl: 0,
        db: 1,
        s: 1,
        l: 0,
        g: 1,
        avl: 0,
        unusable: 0,
        padding: 0,
    }
}

// Ref: <https://www.intel.com/content/www/us/en/developer/articles/technical/intel-sdm.html> 3-10 Vol. 3A
const fn to_gdt_entry(seg: &kvm_segment) -> u64 {
    let base = seg.base;
    let limit = seg.limit as u64;
    // flags: G, DB, L, AVL
    let flags = (seg.g as u64 & 0x1) << 3
        | (seg.db as u64 & 0x1) << 2
        | (seg.l as u64 & 0x1) << 1
        | (seg.avl as u64 & 0x1);
    // access: P, DPL, S, Type
    let access = (seg.present as u64 & 0x1) << 7
        | (seg.dpl as u64 & 0x11) << 5
        | (seg.s as u64 & 0x1) << 4
        | (seg.type_ as u64 & 0x1111);
    ((base & 0xff00_0000u64) << 32)
        | ((base & 0x00ff_ffffu64) << 16)
        | (limit & 0x0000_ffffu64)
        | ((limit & 0x000f_0000u64) << 32)
        | (flags << 52)
        | (access << 40)
}

2.3. 开启分页

启用 PAE

通常，x86 下页表是 3 级的（4K 页）。但是如果你使用了更大的页（如 4M），或者启用了 PAE，那么可能会影响这个级数。启用 PAE 可以使 32 位机器最大支持 64 GB 内存，但受限于地址空间，平坦模型下单个进程的可用内存上线仍为 4GB。

要开启 PAE，需要设置 CR4 的第 5bit 为 1，同时确保分页功能开启（CR0.PG）以及 LME 为 0（IA32_EFER.LME）。

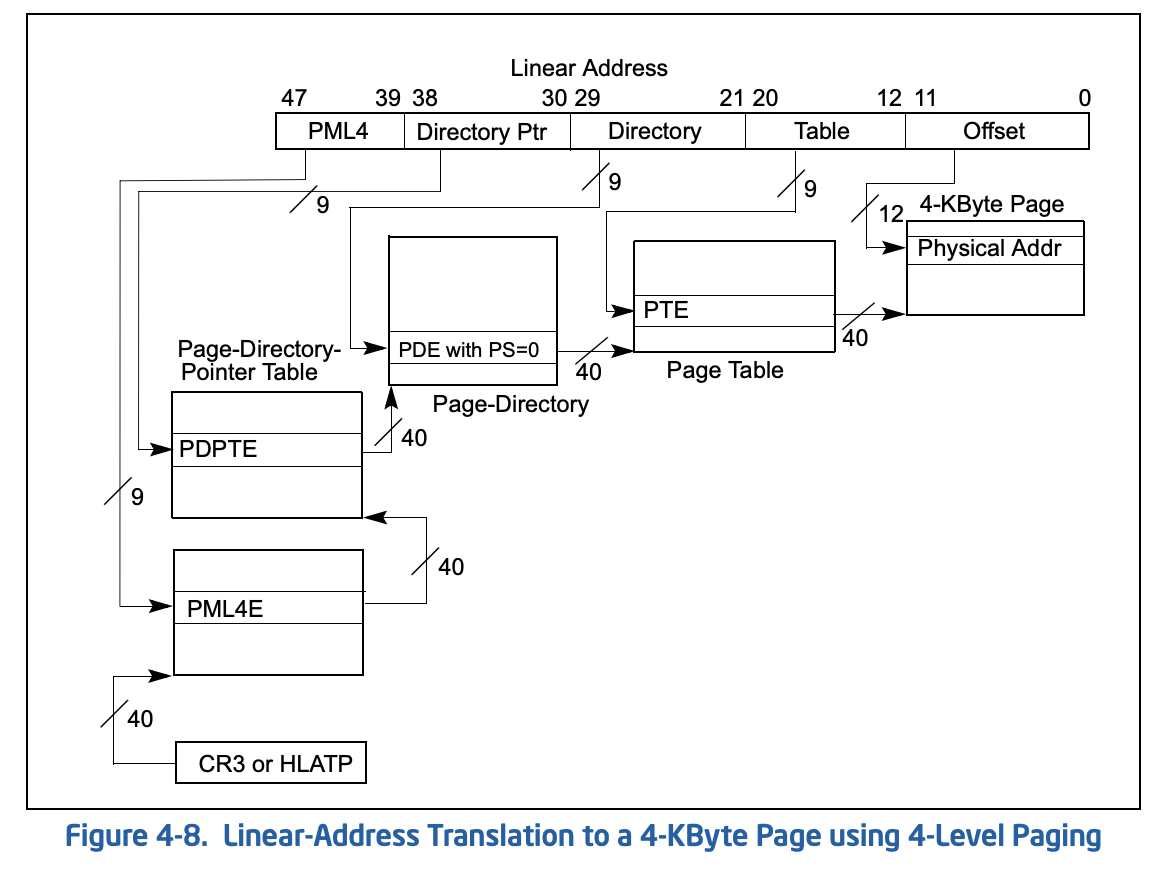

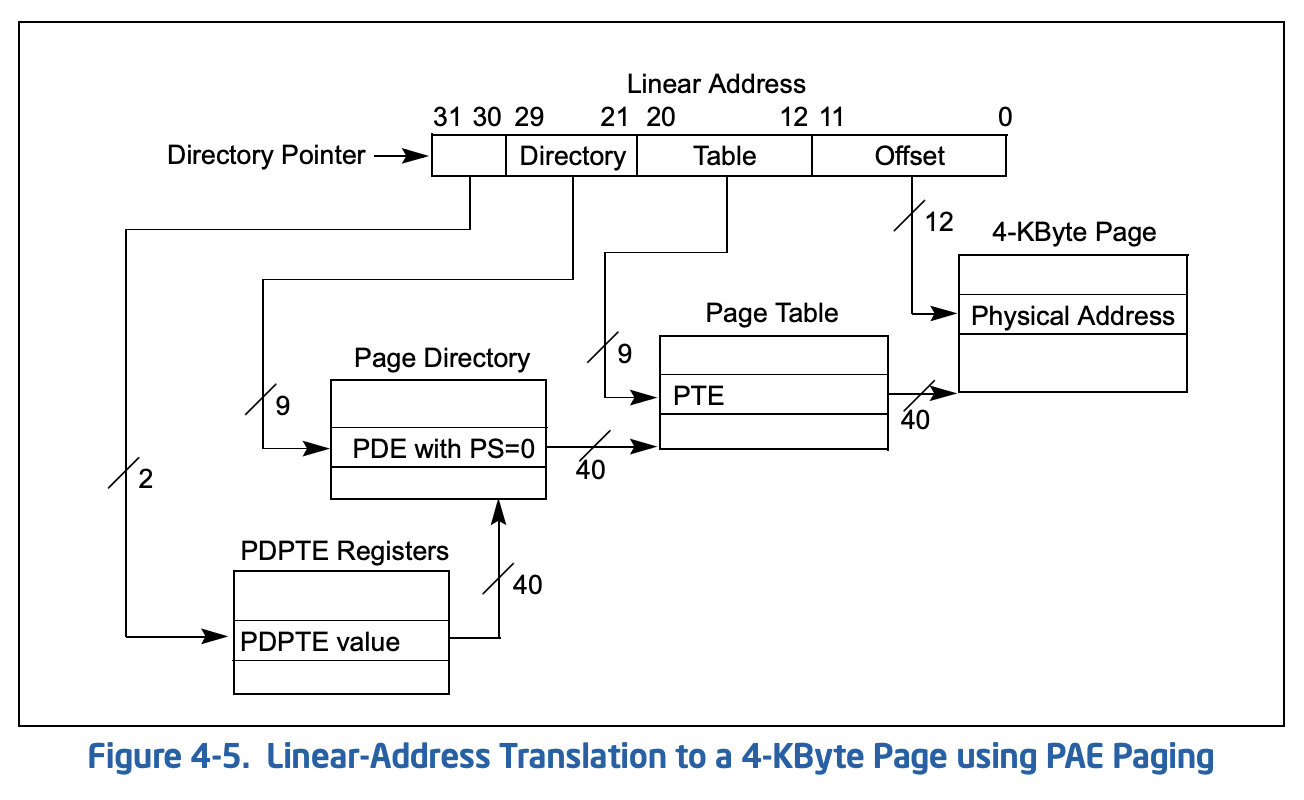

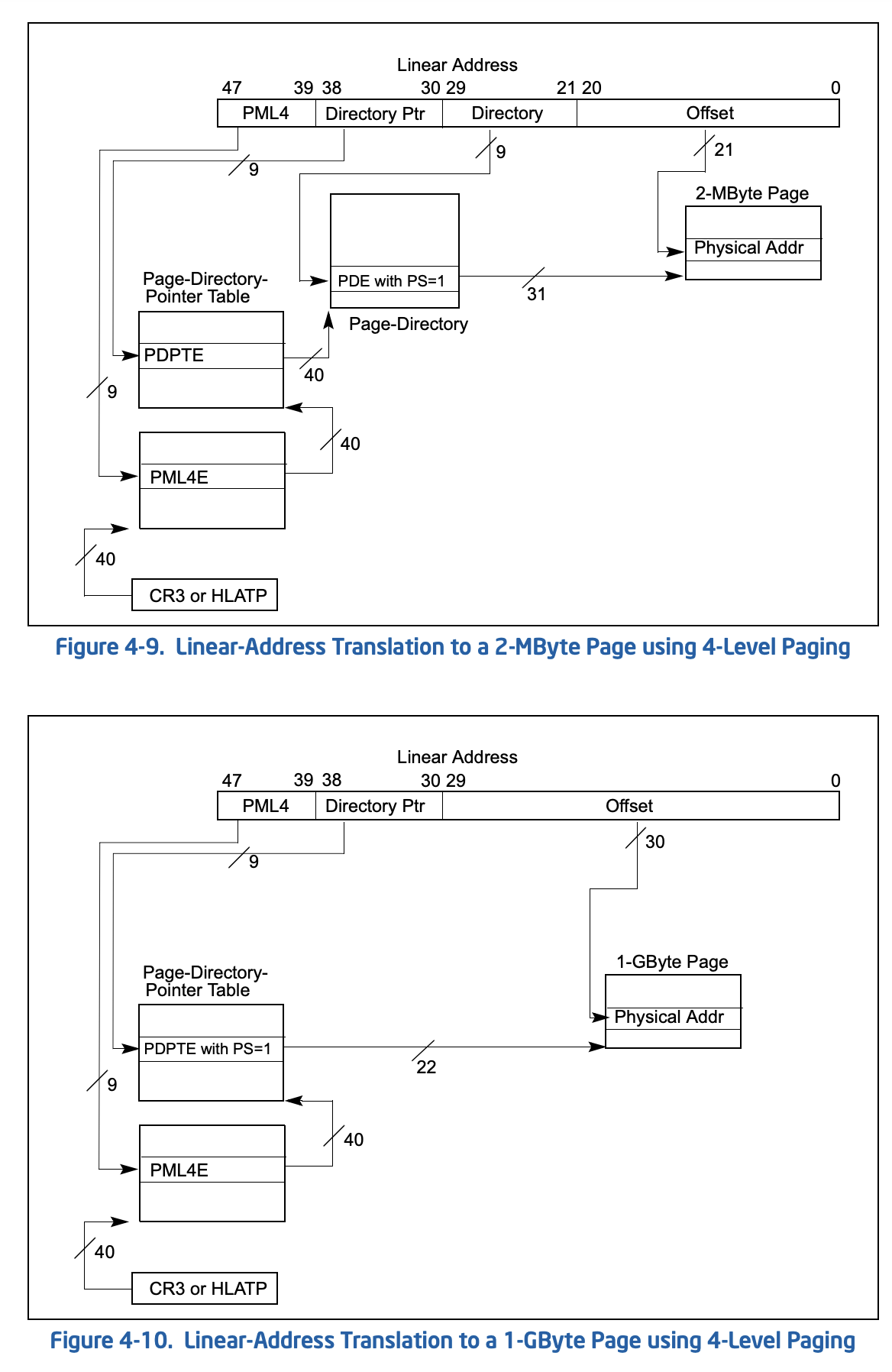

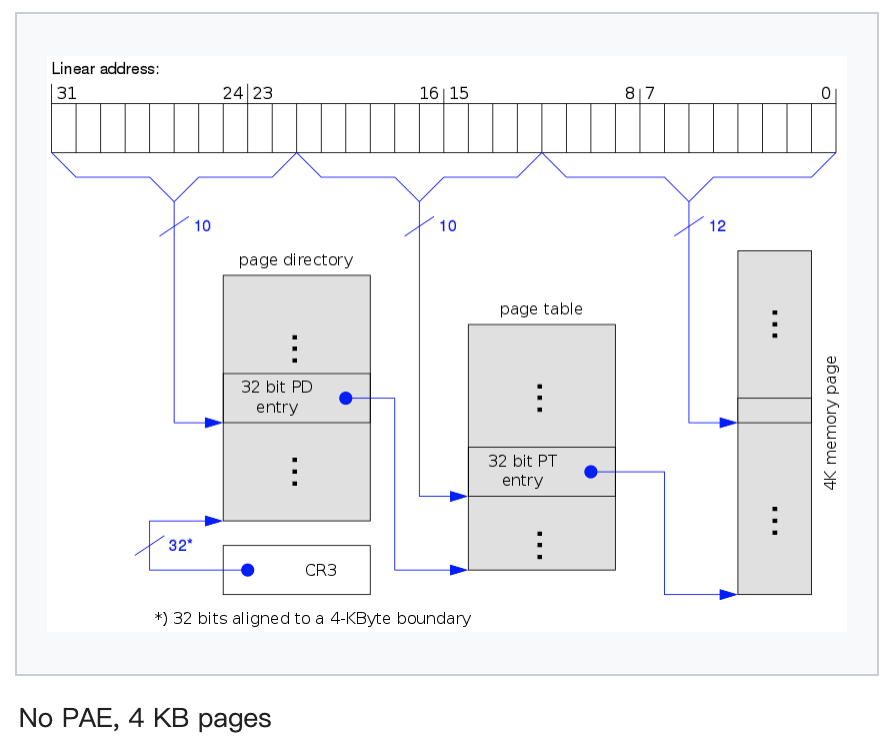

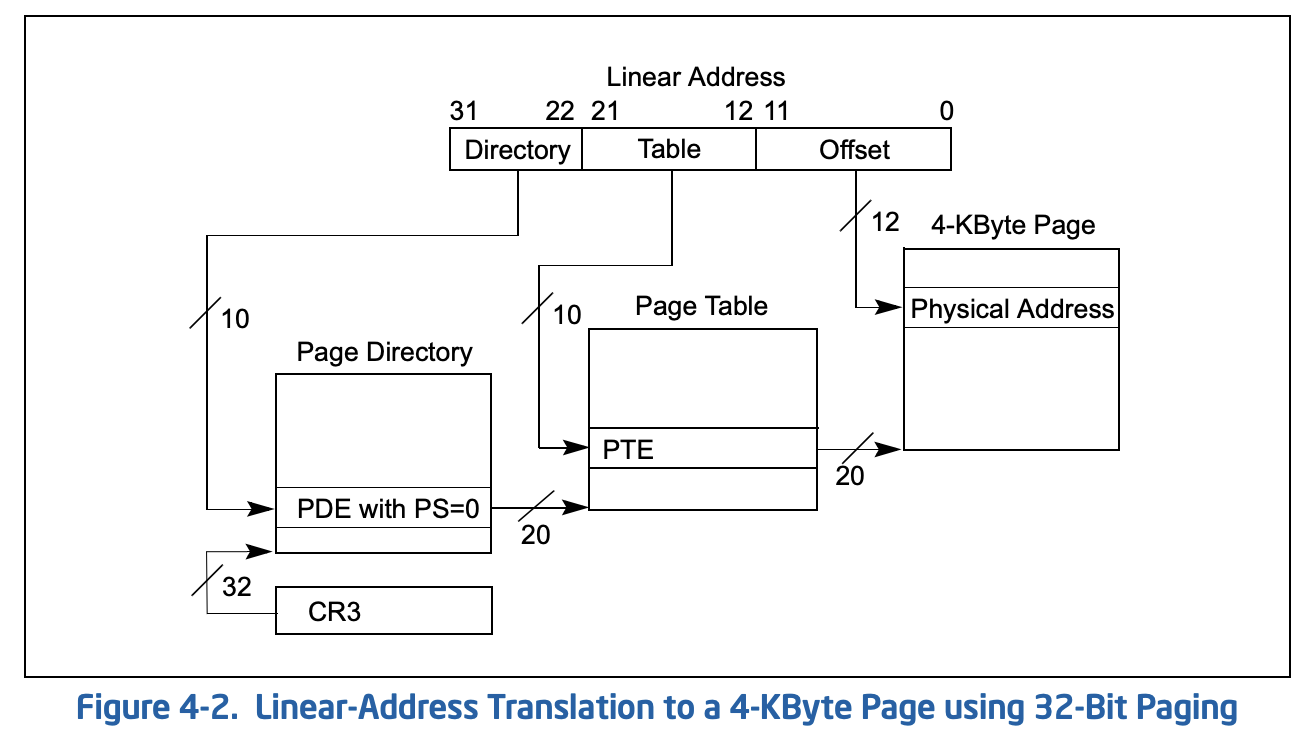

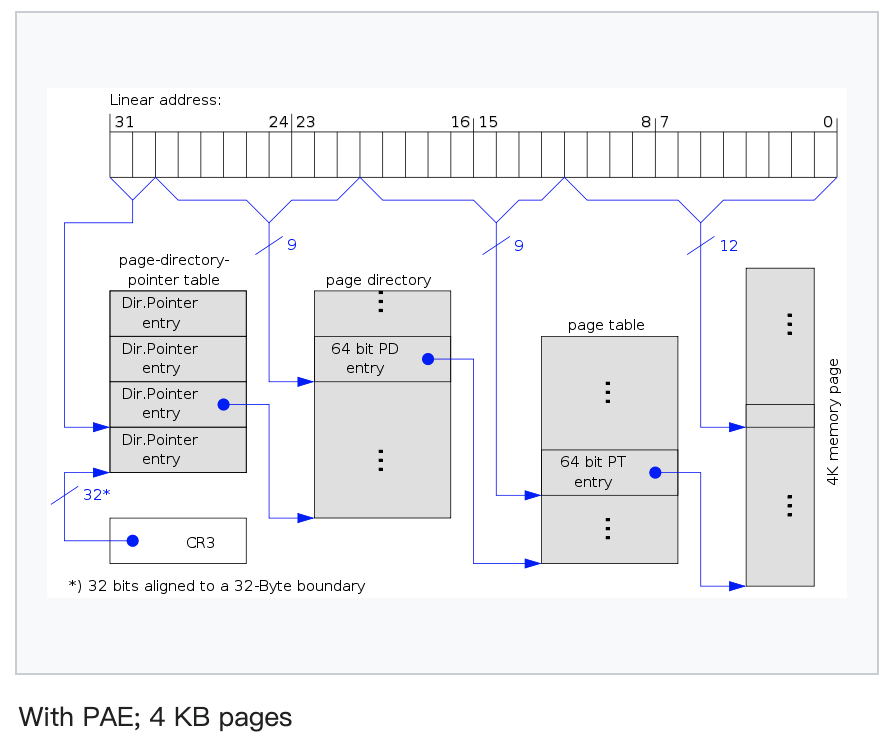

通过这两张图我们可以对比出 PAE 开启前后的页表结构差异。注意，除了多了一层 PDPTE 外，PDE 也由 32bit 变为了 64bit（所以才能支持更大的物理内存）。

初始化页表

这里我们选用最常见配置：32 位，开启 PAE，4K 页（其实这里用 2M 页更简单、更高效，因为往往这个过程并不涉及 context 切换，且全局就这么一个页表）。在后面 64bit 实验中我们会尝试使用更大的页面。

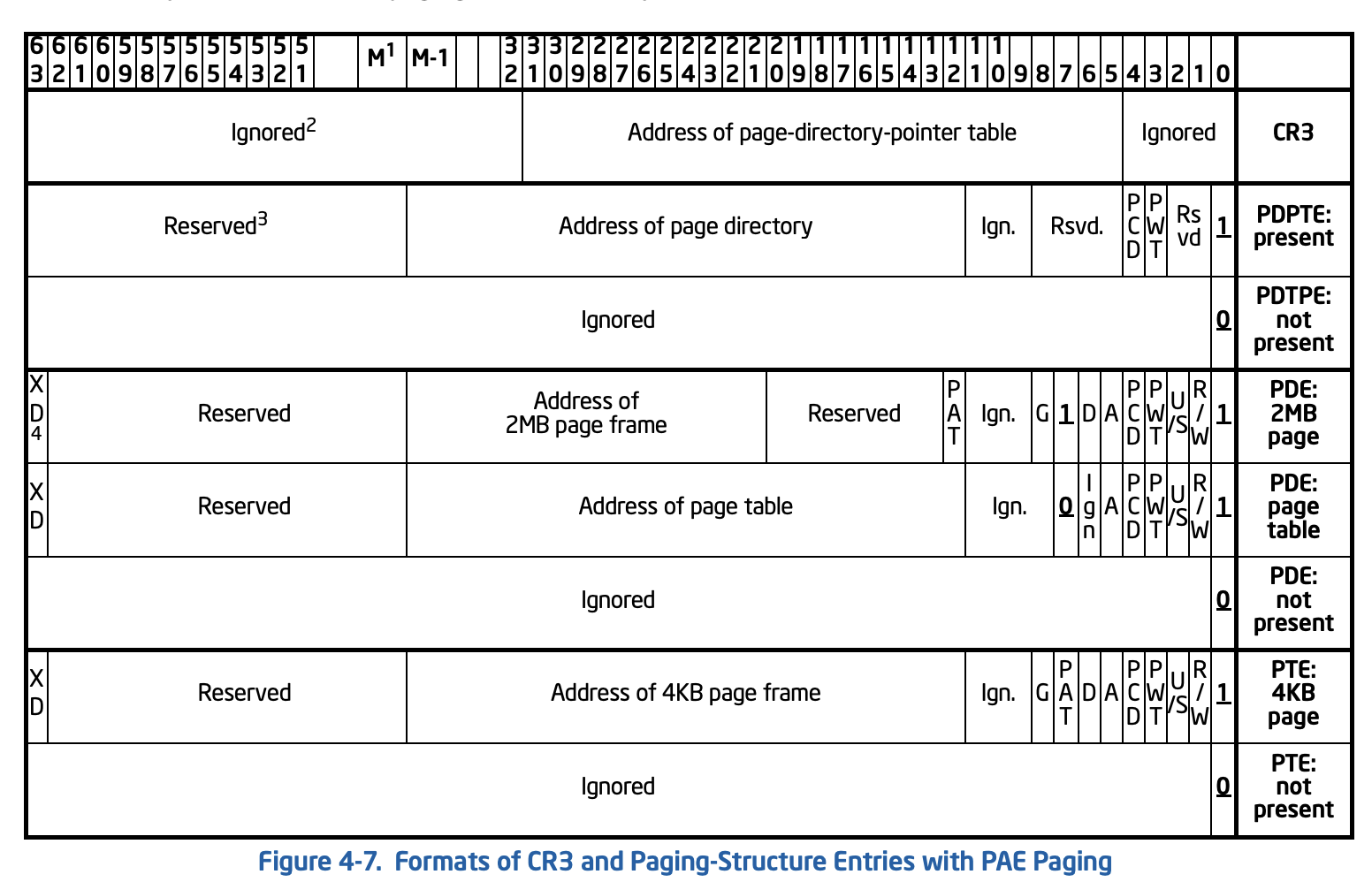

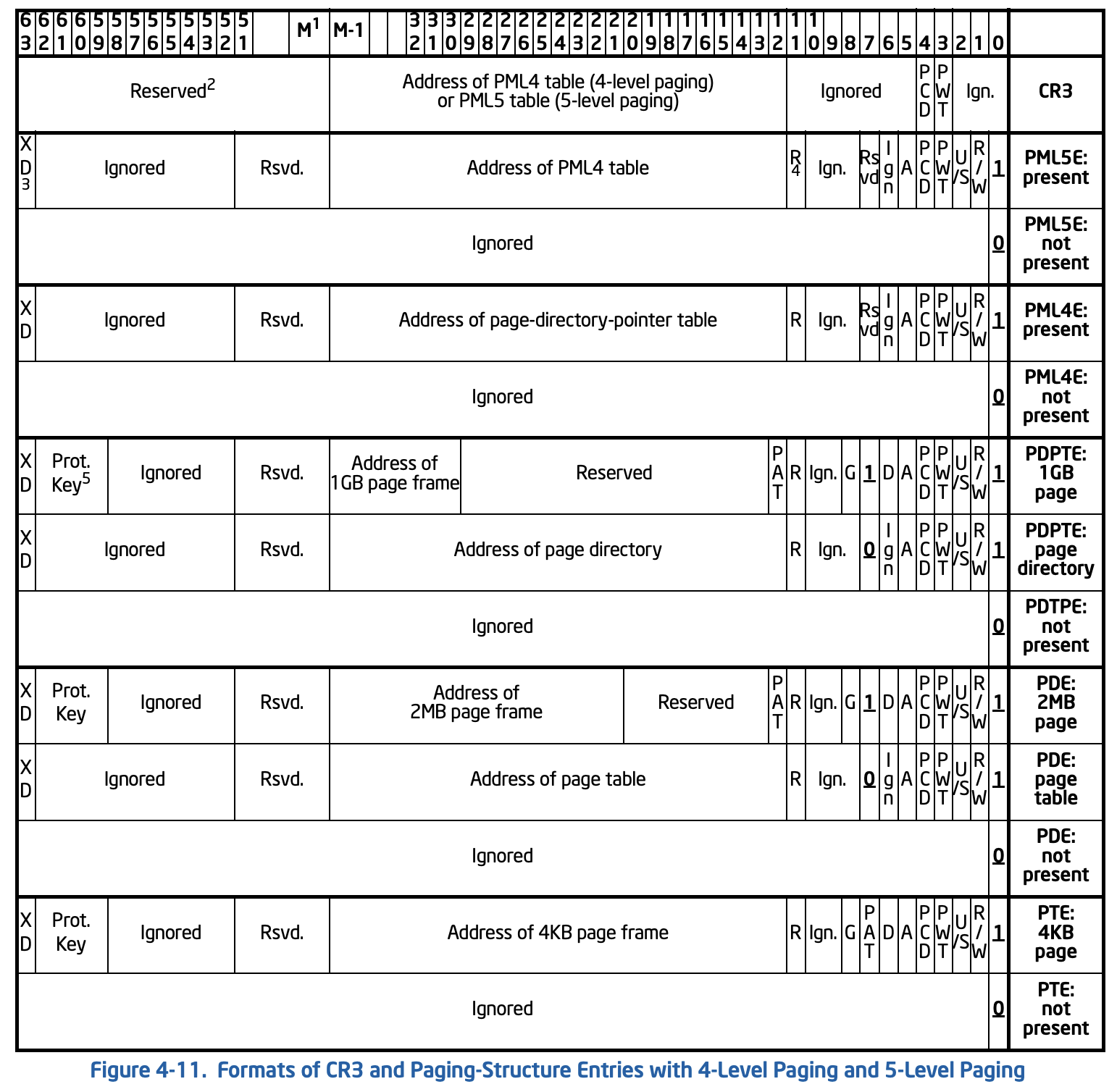

现在我们要初始化开启 PAE 后的页表。参考上图，我们需要构造 PDPTE Registers、Page Directory、Page Table 和 Page，并为其初始化一些 element（否则 page fault 了我们处理比较烦，当前阶段只是一个临时启动环境，真正的 page fault 处理交给之后启动的操作系统来做）。

更多选项可以参考 SDM Volume 3, Chapter 4.4。

对照上表，我们需要：

向 CR3 寄存器写入 PDPTE Register 地址
向 PDPTE Register 初始化成员（该表的大小是 4，但实际上我们填充一个元素即可，对应低 1GB 地址空间），指向 Page Directory（低 12 位全部置 0，最低位置 1）。
向 Page Directory 初始化成员，该表大小为 512，全部填充，对应 2M，指向物理内存地址（后续的 4K 为该页面）。

// set page table
let boot_pdpte_addr = GuestAddress(0xa000);
let boot_pde_addr = GuestAddress(0xb000);
let boot_pte_addr = GuestAddress(0xc000);

guest_mem
    .write_slice(
        &(boot_pde_addr.raw_value() as u64 | 1).to_le_bytes(),
        boot_pdpte_addr,
    )
    .unwrap();

guest_mem
    .write_slice(
        &(boot_pte_addr.raw_value() as u64 | 0b11).to_le_bytes(),
        boot_pde_addr,
    )
    .unwrap();

for i in 0..512 {
    guest_mem
        .write_slice(
            &((i << 12) + 0b11u64).to_le_bytes(),
            boot_pte_addr.unchecked_add(i * 8),
        )
        .unwrap();
}

配置寄存器

我们将 CR3 设置为 PDPTE 表的地址，并开启分页和 PAE，然后设置寄存器。

sregs.cr3 = boot_pdpte_addr.raw_value() as u64;
sregs.cr4 |= X86_CR4_PAE;
sregs.cr0 |= X86_CR0_PG;
vcpu.set_sregs(&sregs).unwrap();

代码生成与运行

这里我们不再依赖段寄存器做内存访问。

bits 32
  mov eax, 0x42
  mov [0x10000], eax
  hlt

生成对应机器码：

1
2
3

00000000  B842000000        mov eax,0x42
00000005  A300100000        mov [0x1000],eax
0000000A  F4                hlt

运行：

1
2
3

exit reason: Hlt
rax: 42, rip: 0xB
memory at 0x10000: 0x42

完整代码：

use kvm_bindings::{
    kvm_segment, kvm_userspace_memory_region, KVM_MAX_CPUID_ENTRIES, KVM_MEM_LOG_DIRTY_PAGES,
};
use kvm_ioctls::Kvm;
use vm_memory::{Address, Bytes, GuestAddress, GuestMemory, GuestMemoryMmap};

const MEMORY_SIZE: usize = 0x30000;

const KVM_TSS_ADDRESS: usize = 0xfffb_d000;
const X86_CR0_PE: u64 = 0x1;
const X86_CR4_PAE: u64 = 0x20;
const X86_CR0_PG: u64 = 0x80000000;
const BOOT_GDT_OFFSET: u64 = 0x500;

fn main() {
    // create vm
    let kvm = Kvm::new().expect("open kvm device failed");
    let vm = kvm.create_vm().expect("create vm failed");

    // create memory
    let guest_addr = GuestAddress(0x0);
    let guest_mem = GuestMemoryMmap::<()>::from_ranges(&[(guest_addr, MEMORY_SIZE)]).unwrap();
    let host_addr = guest_mem.get_host_address(guest_addr).unwrap();
    let mem_region = kvm_userspace_memory_region {
        slot: 0,
        guest_phys_addr: 0,
        memory_size: MEMORY_SIZE as u64,
        userspace_addr: host_addr as u64,
        flags: KVM_MEM_LOG_DIRTY_PAGES,
    };
    unsafe {
        vm.set_user_memory_region(mem_region)
            .expect("set user memory region failed")
    };
    vm.set_tss_address(KVM_TSS_ADDRESS as usize)
        .expect("set tss failed");

    // create vcpu and set cpuid
    let vcpu = vm.create_vcpu(0).expect("create vcpu failed");
    let kvm_cpuid = kvm.get_supported_cpuid(KVM_MAX_CPUID_ENTRIES).unwrap();
    vcpu.set_cpuid2(&kvm_cpuid).unwrap();

    // set regs
    let mut regs = vcpu.get_regs().unwrap();
    regs.rip = 0;
    regs.rflags = 2;
    vcpu.set_regs(&regs).unwrap();

    // set sregs
    let mut sregs = vcpu.get_sregs().unwrap();
    const CODE_SEG: kvm_segment = seg_with_st(1, 0b1011);
    const DATA_SEG: kvm_segment = seg_with_st(2, 0b0011);

    // construct kvm_segment and set to segment registers
    sregs.cs = CODE_SEG;
    sregs.ds = DATA_SEG;
    sregs.es = DATA_SEG;
    sregs.fs = DATA_SEG;
    sregs.gs = DATA_SEG;
    sregs.ss = DATA_SEG;

    // construct gdt table, write to memory and set it to register
    let gdt_table: [u64; 3] = [
        0,                       // NULL
        to_gdt_entry(&CODE_SEG), // CODE
        to_gdt_entry(&DATA_SEG), // DATA
    ];
    let boot_gdt_addr = GuestAddress(BOOT_GDT_OFFSET);
    for (index, entry) in gdt_table.iter().enumerate() {
        let addr = guest_mem
            .checked_offset(boot_gdt_addr, index * std::mem::size_of::<u64>())
            .unwrap();
        guest_mem.write_obj(*entry, addr).unwrap();
    }
    sregs.gdt.base = BOOT_GDT_OFFSET;
    sregs.gdt.limit = std::mem::size_of_val(&gdt_table) as u16 - 1;

    // enable protected mode
    sregs.cr0 |= X86_CR0_PE;

    // set page table
    let boot_pdpte_addr = GuestAddress(0xa000);
    let boot_pde_addr = GuestAddress(0xb000);
    let boot_pte_addr = GuestAddress(0xc000);

    guest_mem
        .write_slice(
            &(boot_pde_addr.raw_value() as u64 | 1).to_le_bytes(),
            boot_pdpte_addr,
        )
        .unwrap();

    guest_mem
        .write_slice(
            &(boot_pte_addr.raw_value() as u64 | 0b11).to_le_bytes(),
            boot_pde_addr,
        )
        .unwrap();

    for i in 0..512 {
        guest_mem
            .write_slice(
                &((i << 12) + 0b11u64).to_le_bytes(),
                boot_pte_addr.unchecked_add(i * 8),
            )
            .unwrap();
    }
    sregs.cr3 = boot_pdpte_addr.raw_value() as u64;
    sregs.cr4 |= X86_CR4_PAE;
    sregs.cr0 |= X86_CR0_PG;
    vcpu.set_sregs(&sregs).unwrap();

    // copy code
    // B842000000        mov eax,0x42
    // A300000100        mov [0x10000],eax
    // F4                hlt
    let code = [
        0xb8, 0x42, 0x00, 0x00, 0x00, 0xa3, 0x00, 0x00, 0x01, 0x00, 0xf4,
    ];
    guest_mem.write_slice(&code, GuestAddress(0x0)).unwrap();
    let reason = vcpu.run().unwrap();
    let regs = vcpu.get_regs().unwrap();
    println!("exit reason: {:?}", reason);
    println!("rax: {:x}, rip: 0x{:X?}", regs.rax, regs.rip);
    println!(
        "memory at 0x10000: 0x{:X}",
        guest_mem.read_obj::<u32>(GuestAddress(0x10000)).unwrap()
    );
}

const fn seg_with_st(selector_index: u16, type_: u8) -> kvm_segment {
    kvm_segment {
        base: 0,
        limit: 0x000fffff,
        selector: selector_index << 3,
        // 0b1011: Code, Executed/Read, accessed
        // 0b0011: Data, Read/Write, accessed
        type_,
        present: 1,
        dpl: 0,
        db: 1,
        s: 1,
        l: 0,
        g: 1,
        avl: 0,
        unusable: 0,
        padding: 0,
    }
}

// Ref: <https://www.intel.com/content/www/us/en/developer/articles/technical/intel-sdm.html> 3-10 Vol. 3A
const fn to_gdt_entry(seg: &kvm_segment) -> u64 {
    let base = seg.base;
    let limit = seg.limit as u64;
    // flags: G, DB, L, AVL
    let flags = (seg.g as u64 & 0x1) << 3
        | (seg.db as u64 & 0x1) << 2
        | (seg.l as u64 & 0x1) << 1
        | (seg.avl as u64 & 0x1);
    // access: P, DPL, S, Type
    let access = (seg.present as u64 & 0x1) << 7
        | (seg.dpl as u64 & 0x11) << 5
        | (seg.s as u64 & 0x1) << 4
        | (seg.type_ as u64 & 0x1111);
    ((base & 0xff00_0000u64) << 32)
        | ((base & 0x00ff_ffffu64) << 16)
        | (limit & 0x0000_ffffu64)
        | ((limit & 0x000f_0000u64) << 32)
        | (flags << 52)
        | (access << 40)
}

2.4. 进入 64bit 模式

要进入 64bit 模式，我们需要开启 PE、PG 和 LME。如果操作正确，我们就可以通过 LMA 读到 1。

LME、LMA 是 IA32_EFER（EFER means extended feature enable register）的两个 bit。

仅仅是修改寄存器十分简单，这里比较复杂的还是页表。进入 64bit 后页表结构也会变化。

结合 Figure 4-1，这里我们需要 4-level paging。我们可以选择 4K、2M 和 1G 的页面。

这里我们参考上图，选用 2M 页（对应 Figure 4-9）。

// set page table
let boot_pml4_addr = GuestAddress(0xa000);
let boot_pdpte_addr = GuestAddress(0xb000);
let boot_pde_addr = GuestAddress(0xc000);

guest_mem
    .write_slice(
        &(boot_pdpte_addr.raw_value() as u64 | 0b11).to_le_bytes(),
        boot_pml4_addr,
    )
    .unwrap();
guest_mem
    .write_slice(
        &(boot_pde_addr.raw_value() as u64 | 0b11).to_le_bytes(),
        boot_pdpte_addr,
    )
    .unwrap();

for i in 0..512 {
    guest_mem
        .write_slice(
            &((i << 21) | 0b10000011u64).to_le_bytes(),
            boot_pde_addr.unchecked_add(i * 8),
        )
        .unwrap();
}
sregs.cr3 = boot_pml4_addr.raw_value() as u64;
sregs.cr4 |= X86_CR4_PAE;
sregs.cr0 |= X86_CR0_PG;
sregs.efer |= EFER_LMA | EFER_LME;

GDT 适配

我们在 GDT Entry 中设置了 L 位（Long Mode）为 0，这里需要改为 1；并且按照手册的要求，当 L 位设置时，D 位必须清零。

const fn seg_with_st(selector_index: u16, type_: u8) -> kvm_segment {
    kvm_segment {
        base: 0,
        limit: 0x000fffff,
        selector: selector_index << 3,
        // 0b1011: Code, Executed/Read, accessed
        // 0b0011: Data, Read/Write, accessed
        type_,
        present: 1,
        dpl: 0,
        // If L-bit is set, then D-bit must be cleared.
        db: 0,
        s: 1,
        l: 1,
        g: 1,
        avl: 0,
        unusable: 0,
        padding: 0,
    }
}

代码生成与运行

bits 64
  mov rax, 0x4200000042
  mov [0x10000], rax
  hlt

得到：

1
2
3

00000000  48B84200000042000000  mov rax,0x4200000042
0000000A  4889042500000100      mov [0x10000],rax
00000012  F4                    hlt

运行：

1
2
3

exit reason: Hlt
rax: 42, rip: 0xE
memory at 0x10000: 0x42

完整代码：

use kvm_bindings::{
    kvm_segment, kvm_userspace_memory_region, KVM_MAX_CPUID_ENTRIES, KVM_MEM_LOG_DIRTY_PAGES,
};
use kvm_ioctls::Kvm;
use vm_memory::{Address, Bytes, GuestAddress, GuestMemory, GuestMemoryMmap};

const MEMORY_SIZE: usize = 0x30000;

const KVM_TSS_ADDRESS: usize = 0xfffb_d000;
const X86_CR0_PE: u64 = 0x1;
const X86_CR4_PAE: u64 = 0x20;
const X86_CR0_PG: u64 = 0x80000000;
const BOOT_GDT_OFFSET: u64 = 0x500;
const EFER_LME: u64 = 0x100;
const EFER_LMA: u64 = 0x400;

fn main() {
    // create vm
    let kvm = Kvm::new().expect("open kvm device failed");
    let vm = kvm.create_vm().expect("create vm failed");

    // create memory
    let guest_addr = GuestAddress(0x0);
    let guest_mem = GuestMemoryMmap::<()>::from_ranges(&[(guest_addr, MEMORY_SIZE)]).unwrap();
    let host_addr = guest_mem.get_host_address(guest_addr).unwrap();
    let mem_region = kvm_userspace_memory_region {
        slot: 0,
        guest_phys_addr: 0,
        memory_size: MEMORY_SIZE as u64,
        userspace_addr: host_addr as u64,
        flags: KVM_MEM_LOG_DIRTY_PAGES,
    };
    unsafe {
        vm.set_user_memory_region(mem_region)
            .expect("set user memory region failed")
    };
    vm.set_tss_address(KVM_TSS_ADDRESS as usize)
        .expect("set tss failed");

    // create vcpu and set cpuid
    let vcpu = vm.create_vcpu(0).expect("create vcpu failed");
    let kvm_cpuid = kvm.get_supported_cpuid(KVM_MAX_CPUID_ENTRIES).unwrap();
    vcpu.set_cpuid2(&kvm_cpuid).unwrap();

    // set regs
    let mut regs = vcpu.get_regs().unwrap();
    regs.rip = 0;
    regs.rflags = 2;
    vcpu.set_regs(&regs).unwrap();

    // set sregs
    let mut sregs = vcpu.get_sregs().unwrap();
    const CODE_SEG: kvm_segment = seg_with_st(1, 0b1011);
    const DATA_SEG: kvm_segment = seg_with_st(2, 0b0011);

    // construct kvm_segment and set to segment registers
    sregs.cs = CODE_SEG;
    sregs.ds = DATA_SEG;
    sregs.es = DATA_SEG;
    sregs.fs = DATA_SEG;
    sregs.gs = DATA_SEG;
    sregs.ss = DATA_SEG;

    // construct gdt table, write to memory and set it to register
    let gdt_table: [u64; 3] = [
        0,                       // NULL
        to_gdt_entry(&CODE_SEG), // CODE
        to_gdt_entry(&DATA_SEG), // DATA
    ];
    let boot_gdt_addr = GuestAddress(BOOT_GDT_OFFSET);
    for (index, entry) in gdt_table.iter().enumerate() {
        let addr = guest_mem
            .checked_offset(boot_gdt_addr, index * std::mem::size_of::<u64>())
            .unwrap();
        guest_mem.write_obj(*entry, addr).unwrap();
    }
    sregs.gdt.base = BOOT_GDT_OFFSET;
    sregs.gdt.limit = std::mem::size_of_val(&gdt_table) as u16 - 1;

    // enable protected mode
    sregs.cr0 |= X86_CR0_PE;

    // set page table
    let boot_pml4_addr = GuestAddress(0xa000);
    let boot_pdpte_addr = GuestAddress(0xb000);
    let boot_pde_addr = GuestAddress(0xc000);

    guest_mem
        .write_slice(
            &(boot_pdpte_addr.raw_value() as u64 | 0b11).to_le_bytes(),
            boot_pml4_addr,
        )
        .unwrap();
    guest_mem
        .write_slice(
            &(boot_pde_addr.raw_value() as u64 | 0b11).to_le_bytes(),
            boot_pdpte_addr,
        )
        .unwrap();

    for i in 0..512 {
        guest_mem
            .write_slice(
                &((i << 21) | 0b10000011u64).to_le_bytes(),
                boot_pde_addr.unchecked_add(i * 8),
            )
            .unwrap();
    }
    sregs.cr3 = boot_pml4_addr.raw_value() as u64;
    sregs.cr4 |= X86_CR4_PAE;
    sregs.cr0 |= X86_CR0_PG;
    sregs.efer |= EFER_LMA | EFER_LME;
    vcpu.set_sregs(&sregs).unwrap();

    // copy code
    // B842000000        mov eax,0x42
    // 4889042500000100  mov [0x10000],rax
    // F4                hlt
    let code = [
        0xB8, 0x42, 0x00, 0x00, 0x00, 0x48, 0x89, 0x04, 0x25, 0x00, 0x00, 0x01, 0x00, 0xf4,
    ];
    guest_mem.write_slice(&code, GuestAddress(0x0)).unwrap();
    let reason = vcpu.run().unwrap();
    let regs = vcpu.get_regs().unwrap();
    println!("exit reason: {:?}", reason);
    println!("rax: {:x}, rip: 0x{:X?}", regs.rax, regs.rip);
    println!(
        "memory at 0x10000: 0x{:X}",
        guest_mem.read_obj::<u32>(GuestAddress(0x10000)).unwrap()
    );
}

const fn seg_with_st(selector_index: u16, type_: u8) -> kvm_segment {
    kvm_segment {
        base: 0,
        limit: 0x000fffff,
        selector: selector_index << 3,
        // 0b1011: Code, Executed/Read, accessed
        // 0b0011: Data, Read/Write, accessed
        type_,
        present: 1,
        dpl: 0,
        // If L-bit is set, then D-bit must be cleared.
        db: 0,
        s: 1,
        l: 1,
        g: 1,
        avl: 0,
        unusable: 0,
        padding: 0,
    }
}

// Ref: <https://www.intel.com/content/www/us/en/developer/articles/technical/intel-sdm.html> 3-10 Vol. 3A
const fn to_gdt_entry(seg: &kvm_segment) -> u64 {
    let base = seg.base;
    let limit = seg.limit as u64;
    // flags: G, DB, L, AVL
    let flags = (seg.g as u64 & 0x1) << 3
        | (seg.db as u64 & 0x1) << 2
        | (seg.l as u64 & 0x1) << 1
        | (seg.avl as u64 & 0x1);
    // access: P, DPL, S, Type
    let access = (seg.present as u64 & 0x1) << 7
        | (seg.dpl as u64 & 0x11) << 5
        | (seg.s as u64 & 0x1) << 4
        | (seg.type_ as u64 & 0x1111);
    ((base & 0xff00_0000u64) << 32)
        | ((base & 0x00ff_ffffu64) << 16)
        | (limit & 0x0000_ffffu64)
        | ((limit & 0x000f_0000u64) << 32)
        | (flags << 52)
        | (access << 40)
}

下一站 - Ihcblog!

用 Rust 实现极简 VMM 2 - 模式切换

Chap 2: Real Mode to Protected/Long Mode

2.1. 运行模式

保护模式与实模式

分段机制、GDT 与 LDT

Long Mode

2.2. 进入保护模式

配置段寄存器

配置 GDT

生成对应架构代码

拷贝并运行代码

2.3. 开启分页

启用 PAE

初始化页表

配置寄存器

代码生成与运行

2.4. 进入 64bit 模式

GDT 适配

代码生成与运行
